Contenu

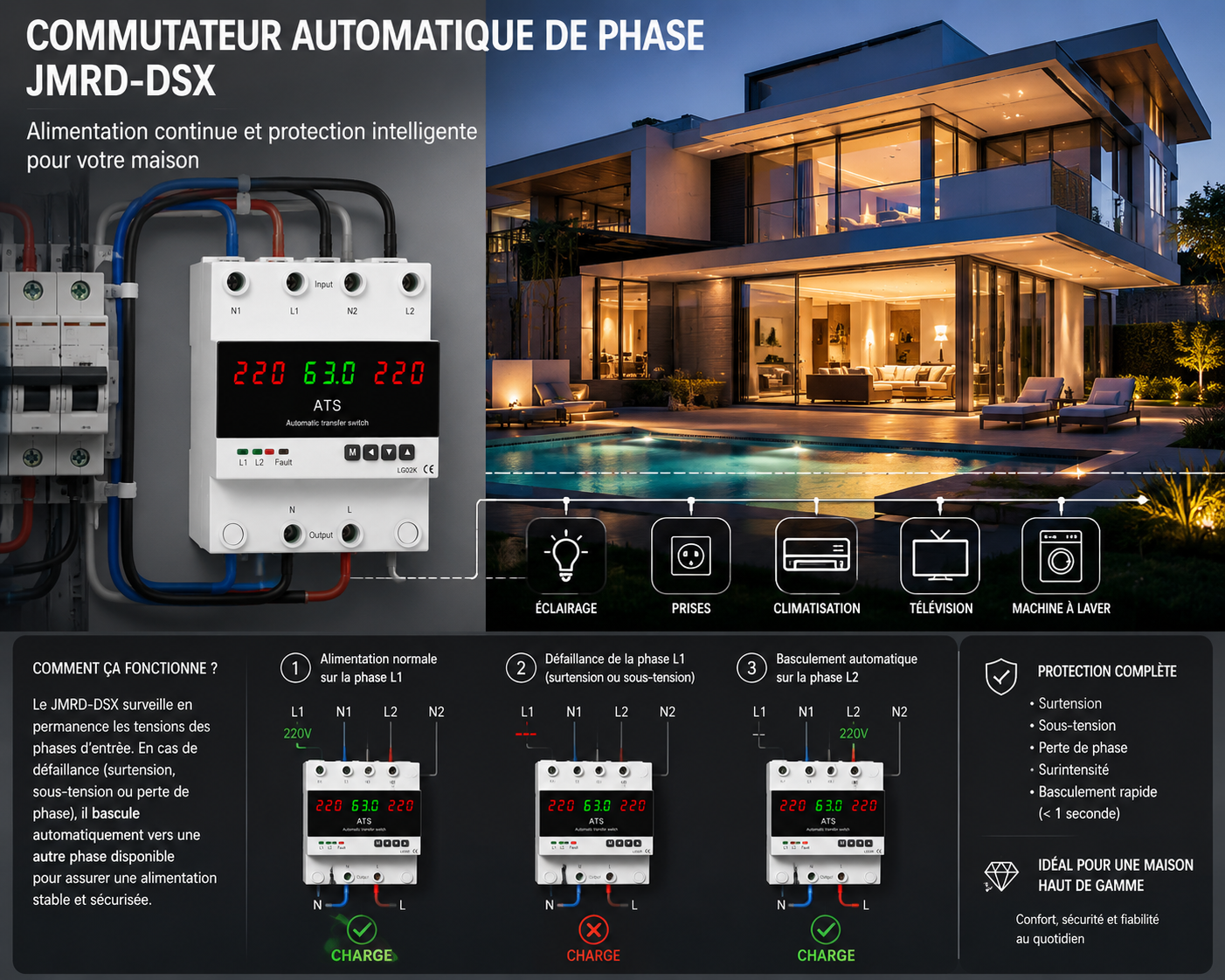

L'inverseur de source automatique JMRD-DSX surveille en permanence les paramètres électriques des deux sources d'alimentation d'un réseau monophasé (Entrées L_1 et L_2). Lorsqu'une source devient défaillante, présente une tension anormale ou une surcharge, l'appareil transfère automatiquement la charge vers la source disponible selon la priorité configurée afin d'éviter les interruptions de service et de sécuriser vos équipements.

Caractéristiques principales

• Sélection et basculement automatique vers la meilleure source disponible.
• Surveillance en temps réel des tensions et du courant du réseau.

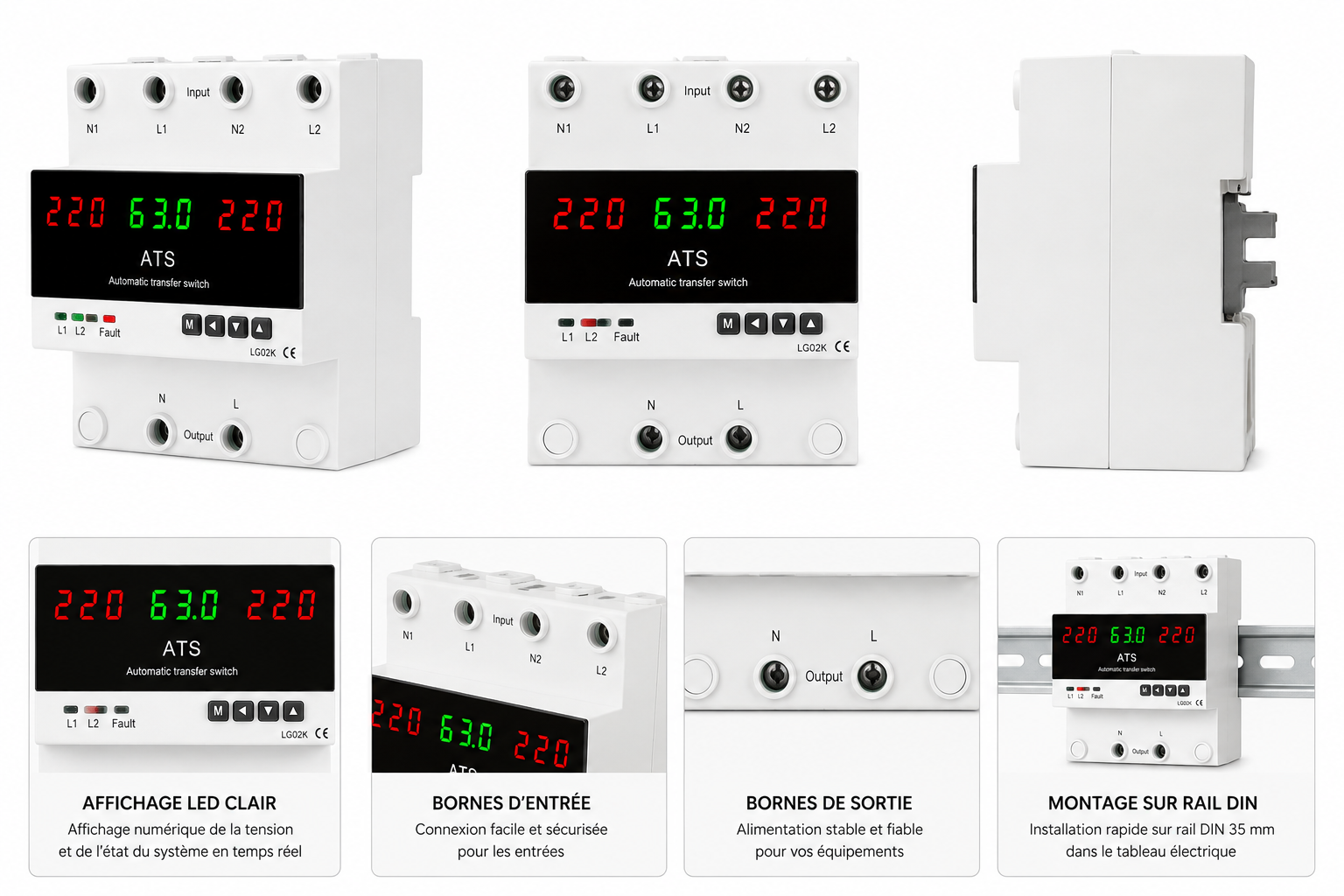

• Affichage numérique LED haute visibilité des paramètres électriques.
• Temps de basculement réglable de 1 à 600 secondes.
• Protection avancée contre les sous-tensions (dès 80V) et surtensions (jusqu'à 300V).
• Protection intégrée contre les surcharges et les surintensités (jusqu'à 100A).
• Installation simple et rapide sur rail DIN.Fonctionnement entièrement automatique et intelligent.
• Temporisation de mise sous tension réglable (Power on delay de 1 à 600s) pour éviter les chocs de retour de courant.

Applications

• Basculement automatique et sécurisé entre deux sources d'énergie disponibles (Réseau, Groupe électrogène, Solaire).
• Protection absolue des équipements sensibles contre les variations de tension.
• Gestion de la puissance maximale exploitable (0 à 100A) pour éviter les surcharges.
• Paramétrage précis du temps d'action en surintensité (0,1 à 10s) et de la fréquence de reconnexion automatique (0 à 20 fois).
• Affichage numérique des tensions et de l'intensité en temps réel.
• Compatible avec les installations résidentielles, tertiaires et commerciales.
• Longue durée de vie mécanique et électrique pour une utilisation intensive.
• Paramètres entièrement réglables via l'écran selon les besoins spécifiques de l'installation.

Avantages pour l'utilisateur

• Résidences et habitations privées.Boutiques, commerces et bureaux.
• Systèmes nécessitant une alimentation continue (serveurs, caméras, banques réfrigérées).
• Assure la continuité totale de l'alimentation électrique sans coupure prolongée.
• Réduit à zéro les interventions manuelles sur les inverseurs physiques.
• Protège efficacement les appareils contre les baisses de tension et les pics destructeurs.
• Offre un affichage clair et transparent des paramètres électriques des sources.
• Fiabilité élevée, sécurité renforcée et maintenance réduite pour votre installation.

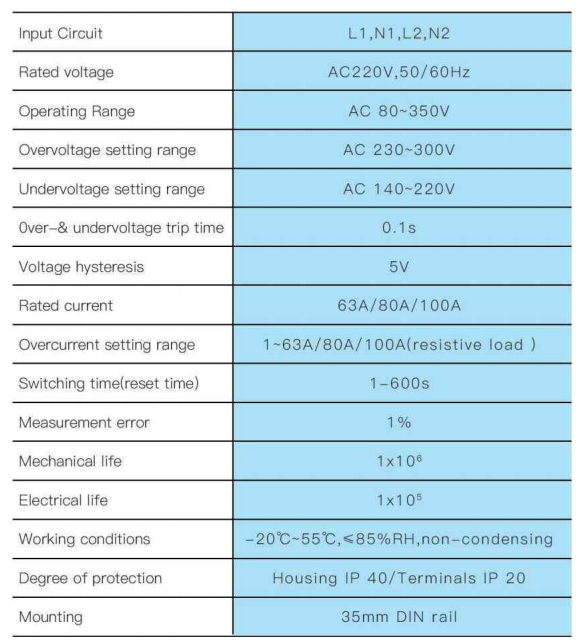

• Caractéristique	Valeur
  Circuit d'entrée	L1, N1, L2, N2
  Tension nominale	AC 220V
  Fréquence	50/60 Hz
  Plage de fonctionnement	AC 80 ~ 300 V
  Réglage surtension	AC 230 ~ 300 V
  Réglage sous-tension	AC 80 ~ 240 V
  Temps de déclenchement surtension/sous-tension	0,1 s
  Hystérésis de tension	5 V
  Courant nominal	100 A
  Réglage protection surintensité	1 à 100 A
  Temps de commutation (réarmement)	1 à 600 s
  Précision de mesure	1 %
  Durée de vie mécanique	1 × 10⁶ opérations
  Durée de vie électrique	1 × 10⁵ opérations
  Température de fonctionnement	-20°C à +55°C
  Humidité relative	≤ 85 % RH sans condensation
  Indice de protection du boîtier	IP40
  Indice de protection des bornes	IP20
  Type de montage	Rail DIN 35 mm
