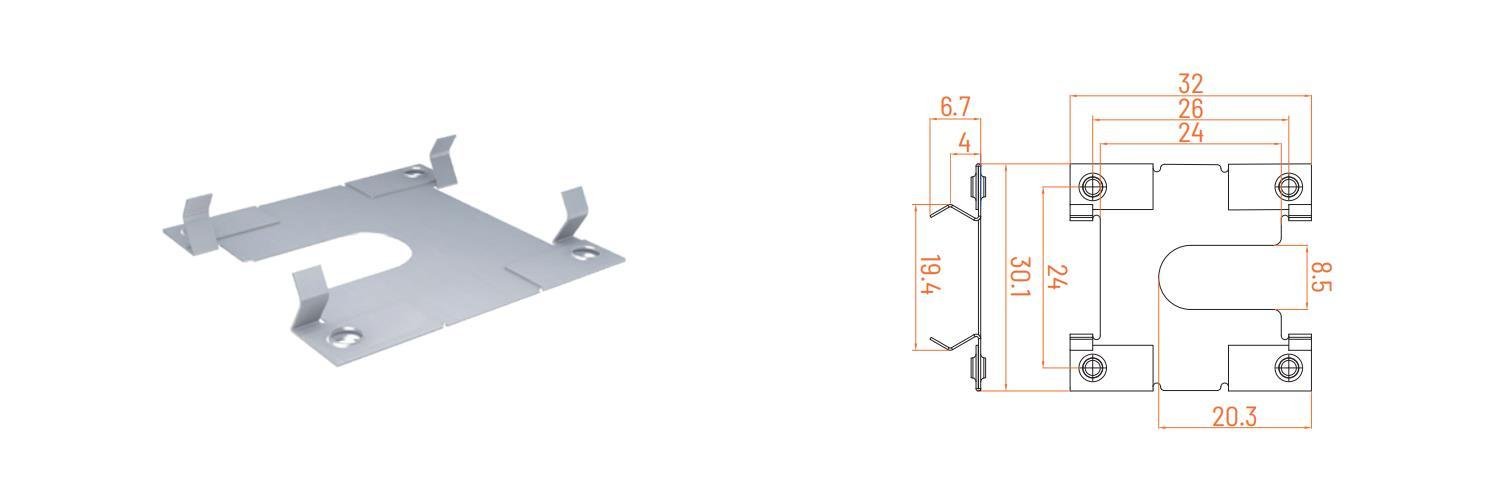

Clip de mise à la terre (Grounding Clip) en acier inoxydable SUS304. Placé sous l'étrier intermédiaire (Mid Clamp), il perfore la couche d'anodisation du rail et du cadre du panneau solaire pour créer une liaison électrique continue et évacuer les décharges vers la terre.
Assurez la sécurité électrique absolue de vos installations photovoltaïques grâce à cette Plaquette / Clip de Mise à la Terre (Grounding Clip).
L'aluminium des cadres de panneaux et des rails de montage possède une couche d'anodisation isolante. Ce clip en inox est doté de ergots/griffes acérées métalliques qui viennent percer cette couche protectrice lors du serrage de l'étrier de milieu (Mid Clamp). Il établit ainsi un contact électrique direct de masse à masse entre les panneaux adjacents et la structure.
Caractéristiques clés :
Matériau Inoxydable : Acier inoxydable SUS304 haute qualité, résistant à la corrosion et à la rouille.
Griffes Perforantes : 4 ergots saillants conçus pour transpercer le film d'anodisation et garantir une continuité de mise à la terre fiable.
Installation Simplifiée : Se glisse directement entre le rail aluminium et le dessous du cadre du panneau solaire, juste sous l'étrier intermédiaire (Mid Clamp).
Gain de Temps & d'Argent : Évite de devoir tirer des câbles de terre individuels sur chaque cadre de panneau solaire.
Sécurité & Conformité : Indispensable pour la protection contre la foudre, les surtensions et l'accumulation d'électricité statique.
Ajouter votre avis
Votre adresse e-mail ne sera pas publiée. Les champs obligatoires sont marqués *

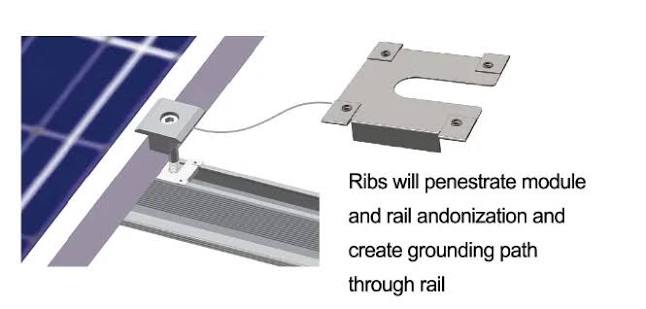

Lors du serrage de l'étrier intermédiaire (Mid Clamp), les picots métalliques du clip s'enfoncent à la fois dans le cadre en aluminium du panneau et dans le rail, traversant l'anodisation isolante et créant un chemin conducteur pour le courant vers la terre.
Il est recommandé de placer 1 grounding clip sous chaque étrier intermédiaire (Mid Clamp) de l'installation.

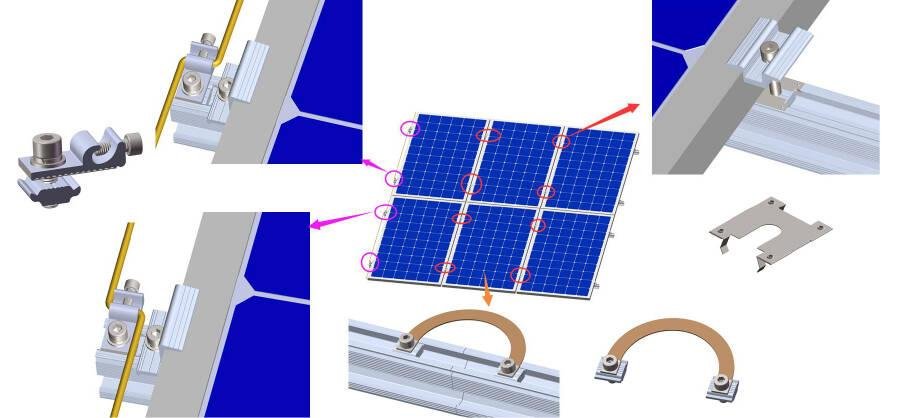

Le clip relie électriquement les panneaux au rail. Il suffit ensuite de relier l'ensemble des rails au réseau de terre général du bâtiment à l'aide d'une borne/cable de mise à la terre (Grounding Lug).
